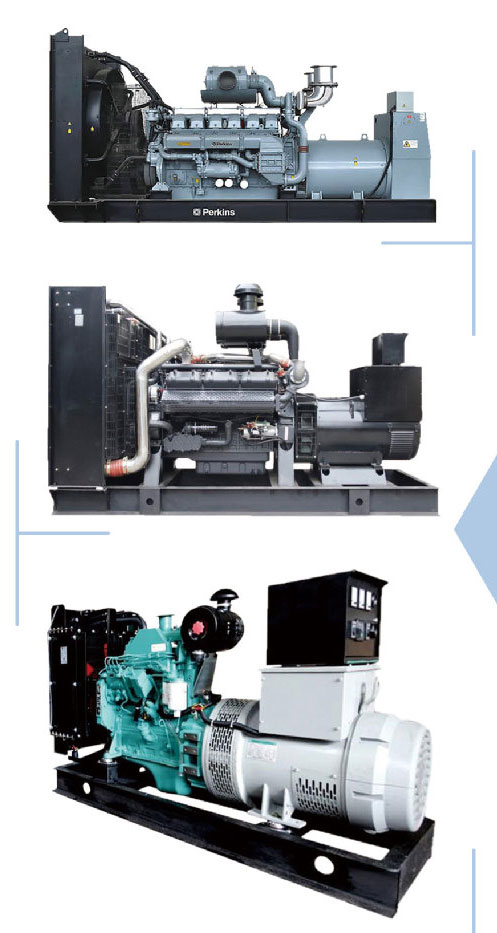

柴油發電機組安裝的基本程序
熟悉設備圖紙技術資料→編制安裝施工方案→施工技術交底→施工準備→設備開箱檢驗（到貨時另需初檢）→基礎驗收與處理→墊鐵安裝→設備的安裝就位→找正、找平→設備基礎的二次灌漿→靜設備試壓→內件安裝（動設備解體、清洗、裝配）→附屬設備及管道的安裝→預試車（單機試車）→交工驗收。
柴油發電機組基礎分類
設備基礎按材料分為混凝土結構基礎、金屬結構基礎兩類；此兩類設備基礎都是我們在設備安裝中常見的。其中混凝土設備基礎中以塊體式、框架式為常見的。
塊體式按其形狀類型分為：
矩形基礎（如泵類等）；
圓形設備基礎（如塔類）；
聯合設備基礎（機組類）；
相互關聯設備基礎（如箱式爐類、管廊架等）；
環狀設備基礎（如球罐、儲罐）等多種形狀的設備基。
本課件是以混凝土設備基礎為主講內容。
機電設備安裝前的準備工作
一、柴油發電機組的開箱
1.設備開箱的方法：先拆去箱蓋，待查明情況后再拆開四周的箱板，箱底一般暫不拆除。
2.注意事項：對于裝小零件的箱，可只拆去箱蓋，等零件清點完畢后，仍將零件放回箱內，以便保管。對于較大的箱，可將箱蓋和箱側壁拆去，設備仍置于箱底上，這樣可防止設備受震并起保護作用。
二、柴油發電機組的清點
設備的開箱檢驗，應在雙方人員參加下，進行設備的清點和檢查，并做好記錄。
⑴設備表面及包裝情況；
⑵設備裝箱清單、出廠檢驗單等技術文件；
⑶根據裝箱單清點全部零件及附件；
⑷各零件和部件有無缺陷、損壞、變形和銹蝕等現象；
⑸機件各部分尺寸是否與圖樣要求相符。
柴油發電機組的工藝布局
設備工藝布局是按生產工藝的要求，合理地布置設備和生產線。
工藝布局圖上應標出的內容：
各設備的位置；
輔助設備；
維修時起重架所需空間和高度；
車道、通道、地道及成品和半成品的堆放場所；
有隔墻時注明隔墻的性質；
建筑（廠房）布置方位的主要尺寸；
是否有冷卻、蒸汽、壓縮空氣系統；
是否有采暖、通風、吸塵設備。
一、柴油發電機組租賃控制系統說明及辨認方法：
說明：一個設計先進的電子控制系統裝在康明斯發電機紐上用以控制及監示本機。據種不同電機的需要而配有不同的控制系統。它們包括HGM 6100系列，HGM6300系列和HGM64 00高級自動起動系統。如因特殊需要而安裝有特殊的控制系統時，將會附上獨立的資料文件。
控制屏提供開關康明斯發電機控制，監示它的運轉及輸出，或者在突發事件中例如油壓偏低或者冷卻液的高溫會自動停機。柴油發電機組租賃任何系列都視安裝發電機的要求來配套的。
交流發 電機輸出電路開關則是在電路突然超負荷或出現縛路時開關自動關斷負載以保護輸出。
二、辨認方法：
任何一種控制系統都有一控制器，在主控制器的外殼上都有控制器的型號。

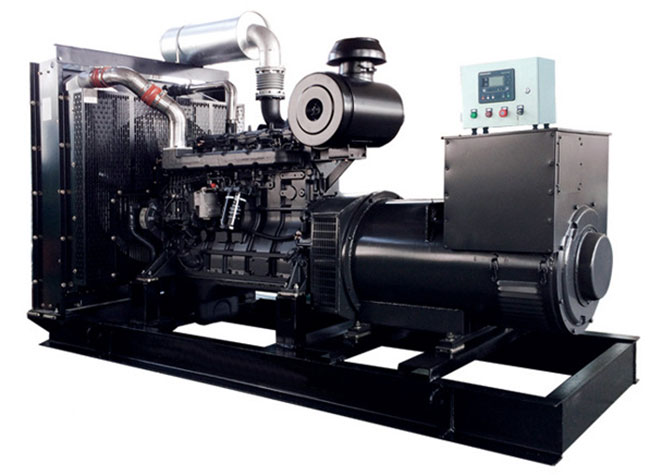

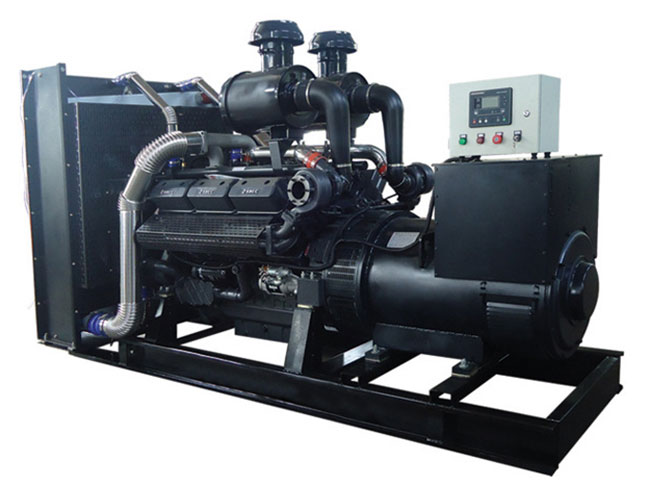

三、控制屏裝備：
在開康明斯發動機組之前，操作人員須熟悉控制屏上的儀器和控制元件，當機器運轉時，操作員須不時觀察注視儀表或主控染顯示屏，這樣做可以發現異常讀數從而防止問題出現。
如有些增加的附加設備在控制屏上，控制屏則可能和繪出的典型圖有輕微不同。下面的說明將把控制屏上的每個器件的作用加以解釋（不同的機型，可能只有器件的一部分）：
1、AC電壓表-電壓表顯示交流發電機的輸出AC電壓。
2、AC電壓表選擇開關給操作者提供了選擇柑與相之間或一相與零線的電壓，而OFF位置是給操作者在機器運轉時用來調零的。
3、AC電流表-電流表顯示的是正在輸送的交流電流，而這電流大小又取決于負載。而要測出每相的電流則可用電流表選擇開關。如在發電機運行中電流表無讀數，則電流表選擇開關可能在OFF位 。
4、AC電流表選擇開關-本開關可以選擇測量每一相的電流 ，而OFF位置則可以在開機時調整零位。
5、頻率表-頻率表用來顯示發電機輸出的頻率。在柴油機在調整器的控制下保持了一個相對穩定的速度時，正常的輸出頻率應為50Hz或60Hz（發電機滿負荷 ）。如只有部分負荷，頻率可能會略高于正常，這由調速器下降的程度來決定。實際上，無負載時頻率應為52Hz或62Hz，當接上負載后，頻率下降，滿負載時應為50H和60HZ。
6、運行時間表：— 個指示發電機總共開機多少運行小時的表。
7、柴油機水溫表：—個連接在發動杌的一個傳感器的溫度計用以監測發動機冷卻液的溫度。正常的操作溫度應接85攝氏（185F），不同近度型號柴油機的作水溫度有所不同
8、柴油機油壓表：一個用來監測發電機油壓的儀表，從柴油機起動的一刻就開始工作，正常的油壓35-60P、S、I/60Hz。
9、指示燈-示燈亮?xí)r表示保護電路己感知要指示的情況，紅燈表示系統會停車，而綠燈亮表示電源輸出。
10、控制開關有一個急停開關和一個電源并關。(http://www.xh-sn.com)
