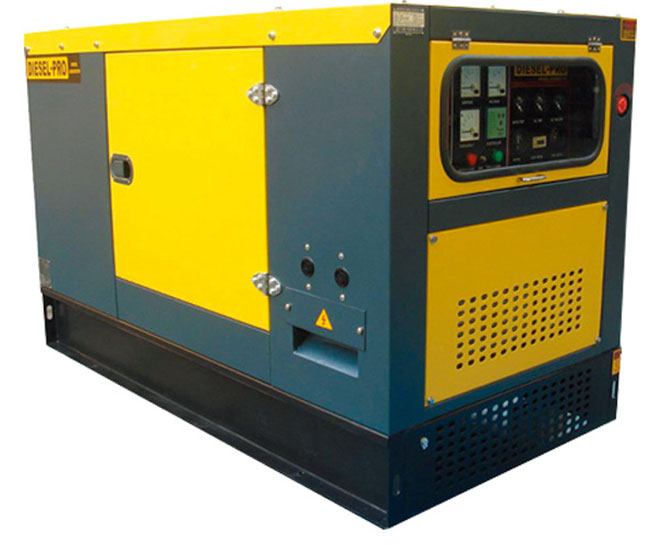

5000W柴油發電機組的工作原理
在5000W柴油發電機組汽缸內，經過空氣濾清器過濾后的潔凈空氣與噴油嘴噴射出的高壓霧化柴油 充分混合，在5000W柴油發電機組活塞上行的擠壓下，體積縮小，溫度迅速升高，達到柴油的燃點。柴油被點燃，混合氣體劇烈燃燒，體積迅速膨脹，推動活塞下行，稱為‘作功’。5000W柴油發電機組各汽缸按一定順序依次作功，作用在活塞上的推力經過連桿變成了推動曲軸轉動的力量，從而帶動曲軸旋轉。這樣柴油發電機就完成了一個工作循環。 隨著一個又一個工作循環重復進行,5000W柴油發電機組連續運轉。柴油機的控制核心是通過控制噴油泵來調節和穩定轉速,一般分為機械調速和電子調速。電子調速器采用雙閉環控制,用轉速傳感器檢測柴油機轉速,把檢測結果轉換成比例的電信號,將之與給定的標準轉速信號比較,得出偏差信號,再與5000W柴油發電機組執行器的位置反饋信號相加,以合成后的信號作為執行器動作的輸入信號,通過控制5000W柴油發電機組噴油泵齒桿位置來調節供油量,從而達到調速穩速的目的。目前國外柴油機也引用了先進的發動機的“電噴”控制技術,在帶載特性、節約燃油和環保排放以及降低噪音等方面性能卓越。發電機組的有功調節就是對柴油發電機轉速的調節。
5000W柴油發電機組是由內燃機和同步發電機組合而成的，內燃機的更大功率受零部件的機械負荷和熱負荷的限制，稱為額定功率，交流同步發電機的額定功率是指在額定轉速下，長期連續運轉時，輸出的額定功率，通常把柴油機組輸出額定功率與同步交流發電機輸出的額定功率之間，稱為匹配比。 5000W柴油發電機組屬自備電站交流供電設備的一種類型，是一種小型獨立的發電設備，以內燃機作動力，驅動同步交流發電機而發電。將無刷同步交流發電機與柴油機曲軸同軸安裝，就可以利用5000W柴油發電機組的旋轉帶動發電機的轉子，利用‘電磁感應’原理，發電機就會輸出感應電動勢，經閉合的負載回路就能產生電流。
作為一種小型發電設備，5000W柴油發電機組是以柴油等為燃料，以柴油機為原動機帶動發電機發電的。整套機組一般由柴油機、發電機、控制箱、燃油箱、起動和控制用蓄電瓶、保護裝置、應急柜等部件組成。5000W柴油發電機組屬非連續運行發電設備，若連續運行超過12h，其輸出功率將低于額定功率約90%。如果使用者需要長時間不間斷使用，則需要配置常用型發電機組，也就是應機組應該要考慮到長時間工作機組功率下降這一點了。5000W柴油發電機組常用功率和備用功率的關系是：比如用戶需要100KW5000W柴油發電機組，常用100KW的5000W柴油發電機組備用功率為100KW*110%=110KW。也就是備用。100KW的5000W柴油發電機組的常用功率為90KW。
5000W柴油發電機組的工作原理
在5000W柴油發電機組汽缸內，經過空氣濾清器過濾后的潔凈空氣與噴油嘴噴射出的高壓霧化柴油 充分混合，在5000W柴油發電機組活塞上行的擠壓下，體積縮小，溫度迅速升高，達到柴油的燃點。柴油被點燃，混合氣體劇烈燃燒，體積迅速膨脹，推動活塞下行，稱為‘作功’。5000W柴油發電機組各汽缸按一定順序依次作功，作用在活塞上的推力經過連桿變成了推動曲軸轉動的力量，從而帶動曲軸旋轉。這樣柴油發電機就完成了一個工作循環。
隨著一個又一個工作循環重復進行,5000W柴油發電機組連續運轉。柴油機的控制核心是通過控制噴油泵來調節和穩定轉速,一般分為機械調速和電子調速。電子調速器采用雙閉環控制,用轉速傳感器檢測柴油機轉速,把檢測結果轉換成比例的電信號,將之與給定的標準轉速信號比較,得出偏差信號,再與5000W柴油發電機組執行器的位置反饋信號相加,以合成后的信號作為執行器動作的輸入信號,通過控制5000W柴油發電機組噴油泵齒桿位置來調節供油量,從而達到調速穩速的目的。目前國外柴油機也引用了先進的發動機的“電噴”控制技術,在帶載特性、節約燃油和環保排放以及降低噪音等方面性能卓越。發電機組的有功調節就是對柴油發電機轉速的調節。
5000W柴油發電機組是由內燃機和同步發電機組合而成的，內燃機的更大功率受零部件的機械負荷和熱負荷的限制，稱為額定功率，交流同步發電機的額定功率是指在額定轉速下，長期連續運轉時，輸出的額定功率，通常把柴油機組輸出額定功率與同步交流發電機輸出的額定功率之間，稱為匹配比。
5000W柴油發電機組屬自備電站交流供電設備的一種類型，是一種小型獨立的發電設備，以內燃機作動力，驅動同步交流發電機而發電。將無刷同步交流發電機與柴油機曲軸同軸安裝，就可以利用5000W柴油發電機組的旋轉帶動發電機的轉子，利用‘電磁感應’原理，發電機就會輸出感應電動勢，經閉合的負載回路就能產生電流。
作為一種小型發電設備，5000W柴油發電機組是以柴油等為燃料，以柴油機為原動機帶動發電機發電的。整套機組一般由柴油機、發電機、控制箱、燃油箱、起動和控制用蓄電瓶、保護裝置、應急柜等部件組成。5000W柴油發電機組屬非連續運行發電設備，若連續運行超過12h，其輸出功率將低于額定功率約90%。如果使用者需要長時間不間斷使用，則需要配置常用型發電機組，也就是應機組應該要考慮到長時間工作機組功率下降這一點了。5000W柴油發電機組常用功率和備用功率的關系是：比如用戶需要100KW5000W柴油發電機組，常用100KW的5000W柴油發電機組備用功率為100KW*110%=110KW。也就是備用。100KW的5000W柴油發電機組的常用功率為90KW。
5000W柴油發電機組，是采用上海柴油股份有限公司的135柴油機配套國際、國內品牌電機制造而成。我公司是上柴動力發電站用機更大的OEM單位，該系列產品是我國歷史更悠久的品牌之一，具有成本低、維護使用方便、配件全國連鎖供應等特點，深受國內外用戶的推崇。
該系列機組提供400/230V三相四線制，50Hz交流電源，同時可應客戶要求提供60Hz或者其他國際使用電壓標準的電源。
額定電壓：三相四線制400/230V
額定頻率：50Hz（60Hz）
功率因數：CosΦ=0.8(滯后)
工作環境：按ISO3046以及GB1105、GB2820標準規定
大氣壓力：100KP（海拔100m）
環境溫度：5℃-40℃
相對濕度：60%
發電機組在海拔不超過1000米，環境溫度為25℃能發出額定功率并可靠的工作。（額定功率即按實際大氣條件修正后機組的更大功率）。
|
發電機組技術參數： |
|
|
機組型號：YM-75 |
穩態電壓調整率（%）：≤±1 |
|
輸出功率：75Kw |
電壓波動率（%）：≤±0.5 |
|
功率因數：COSΦ=0.8（滯后） |
瞬態電壓調整率（%）：＋20～－15 |
|
輸出電壓：400V/230V |
電壓穩定時間：≤1 |
|
輸出電流：135A |
穩態頻率調整率（%）：≤±1 |
|
額定頻率：50Hz |
頻率波動率（%）：≤±0.5 |
|
額定轉速：1500rpm |
瞬態頻率調整率（%）：＋10～－7 |
|
燃油牌號：（標準）0#輕柴油（常溫） |
頻率穩定時間（S）：≤3 |
|
機組重量：1130kg |
噪聲（LP7m）：105dB（A） |
|
柴油機技術參數： |
|
|
品牌/產地：濰柴道依茨 |
冷卻方式：封閉式水循環冷卻 |
|
油機型號：WP4D99E200 |
供油方式：直噴 |
|
型調速方式：機械調速/電子調速 |
過載能力：110% |
|
啟動方式：DC24V電啟動 |
轉 速：1500rpm |
|
發電機技術參數： |
|
|
品牌/產地：濰坊雅瑪發電 |
防護等級：IP21 無刷 |
|
電機型號：YM-75 |
接線方式：三相四線、Y型接法 |
|
額定功率：75kW |
調節方式：AVR（自動電壓調節器） |
|
額定電壓：400V/230V |
輸出頻率：50Hz |
|
絕緣等級：H級 |
輸出因數：COSΦ=0.8（滯后） |
|
|
|
國內柴油發電機組的售后服務：
1、柴油發電機組您提供一流的售后調試、三包服務、機組的保養與修理服務，以及免費培訓操作員。
2、質量保證期為合同所簽的全部設備安裝、調試、試運行，驗收合格簽字之日起 12個月。
3、質保期內，公司收到設備故障通知，2小時內作出應答，24小時內派服務人員抵達現場進行處理。
4、機組出廠時隨機附送整套詳細使用手冊、說明書、合格證。內容包括結構介紹、安裝方案、 柴油機使用及保養說明書、發電機使用及保養說明書、發電機組使用及保養說明書、零件圖冊和接線圖紙等技術資料。
5、公司專設常用（原裝）備件庫，能及時、迅速提供維修及備件更換服務。用戶所購產品在過保修期后可終身享受遇故障維修僅收成本費之特別服務。
6、定期服務及對人員進行培訓。
